Шкаф автоматизации котельной установки

Эффективная работа современной котельной невозможна без централизованной системы управления, обеспечивающей не только контроль за работой всех узлов, но и безопасность, отказоустойчивость, а также возможность диспетчеризации. Представленный шкаф управления котельной установкой (ЩАУ), собранный нашей компанией, является ключевым элементом такой системы.

Назначение и особенности шкафа

Шкаф автоматизации предназначен для управления газовыми котлами, насосами, электромагнитными клапанами, датчиками давления, температурными зондами, системой загазованности и пожарной сигнализации. Он обеспечивает:
- Автоматическую и ручную работу котлов;
- Защиту от аварийных ситуаций: загазованность, превышение давления, перегрев, утрата циркуляции;

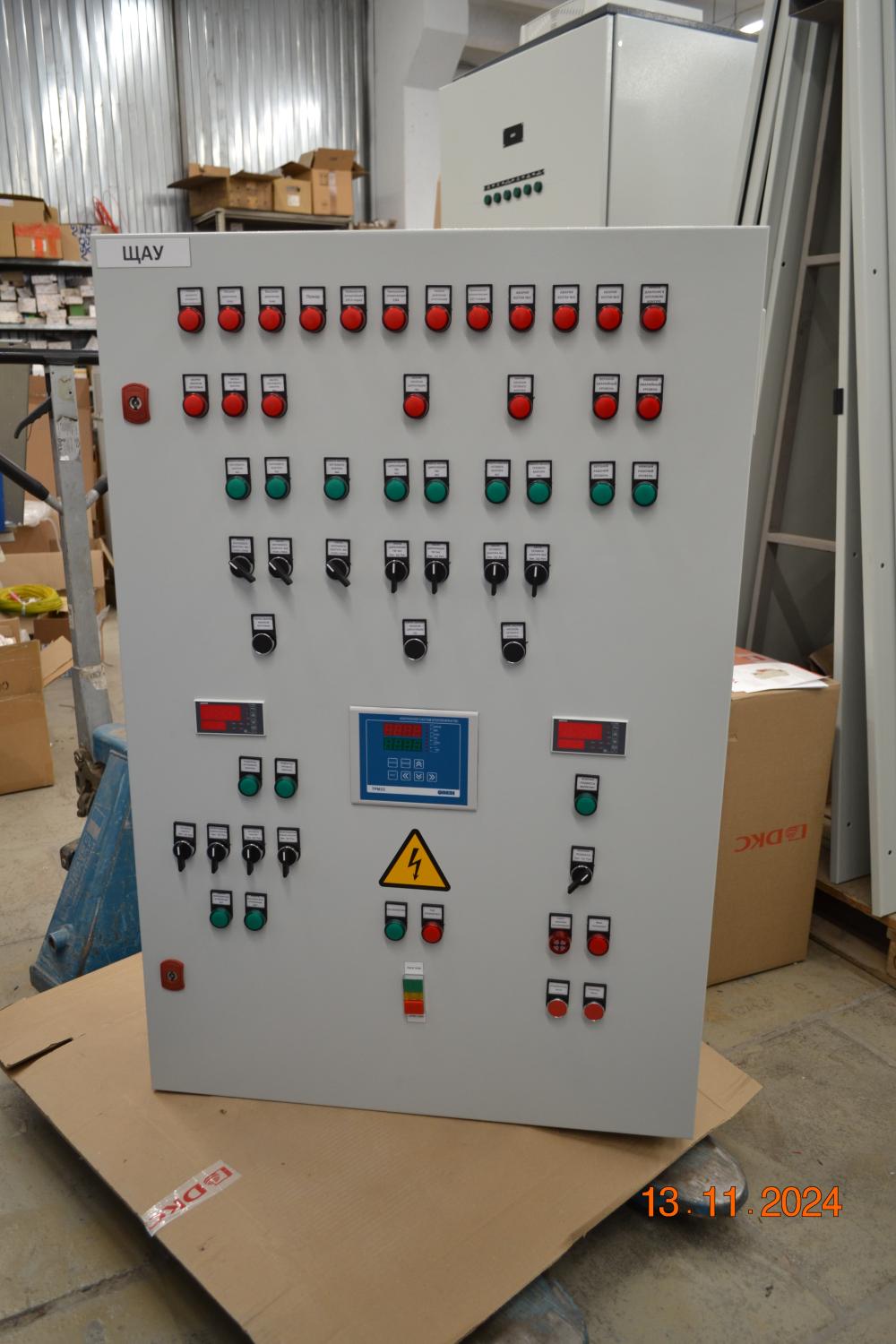

- Индикацию состояния оборудования на передней панели;
- Моментальное отключение подачи газа при срабатывании любого из тревожных датчиков;
- Возможность интеграции с внешними диспетчерскими системами.

Состав оборудования

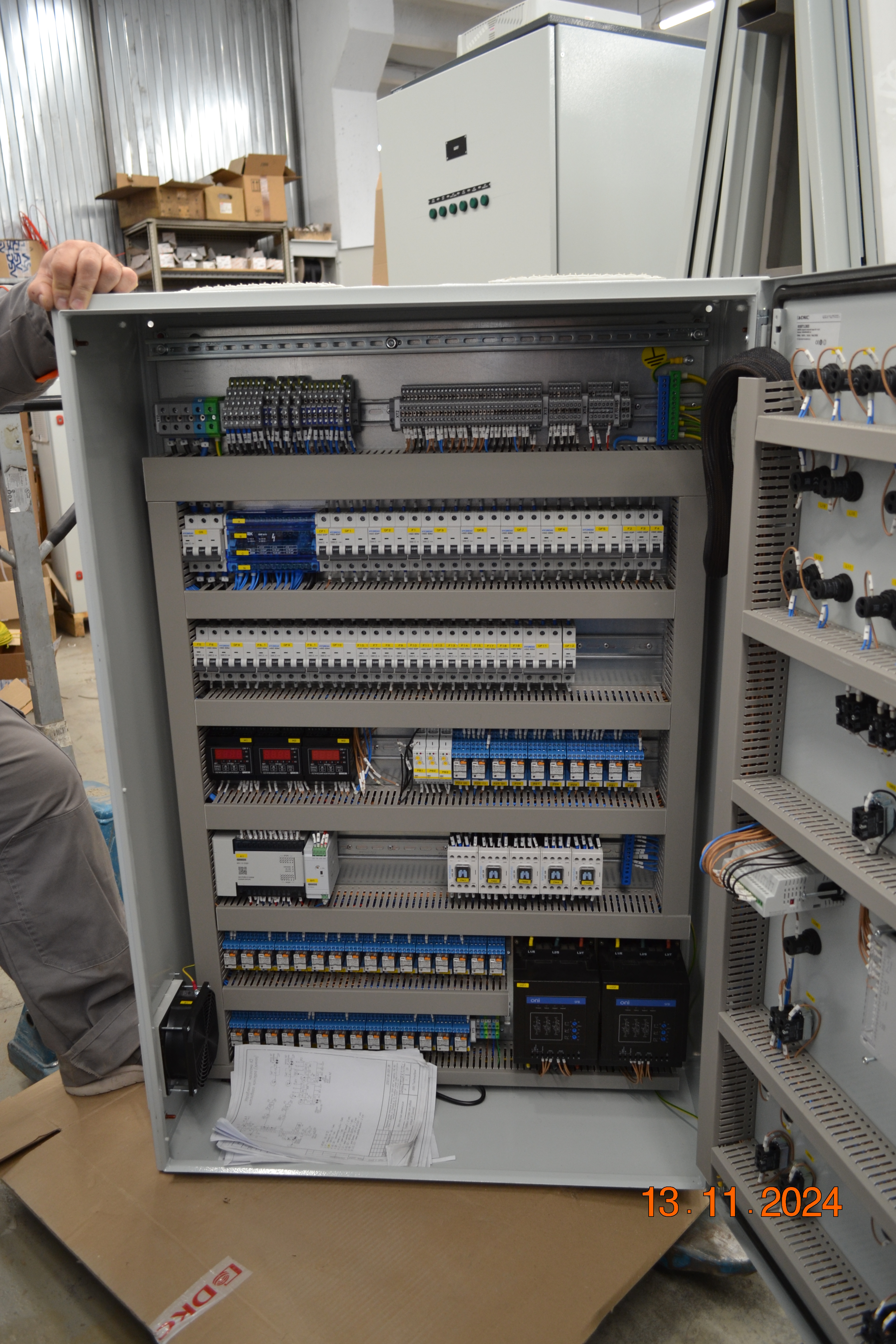

Внутри шкафа установлен полный комплекс аппаратуры:
- Контроллеры и модули расширения;
- Электромагнитные пускатели;
- Промежуточные реле;
- Блоки питания;
- Измерительные приборы;
- Модули аварийной сигнализации;
- Блоки защиты от перегрузок;

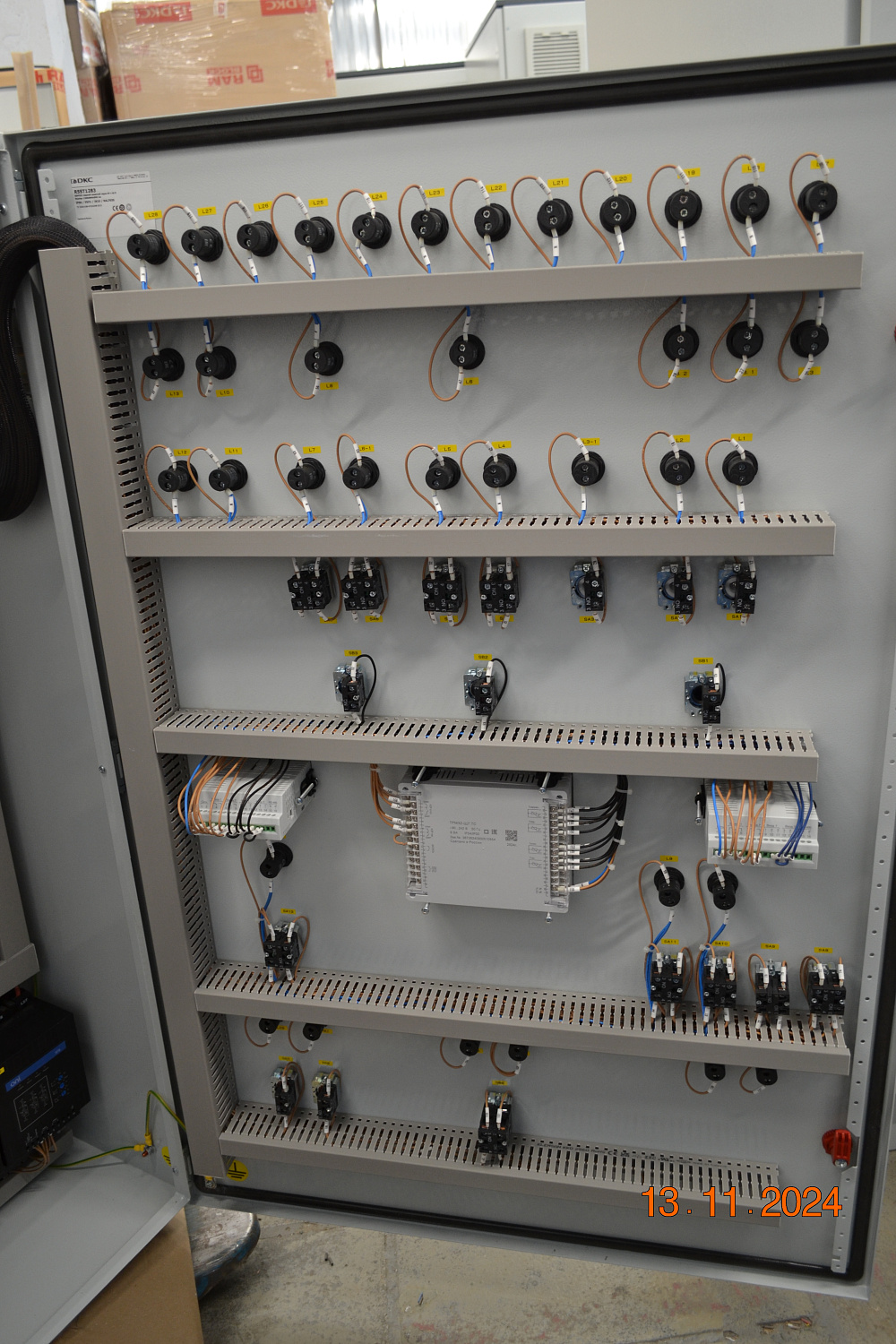

- Индикаторы состояний и пульт управления на фасаде.

Вся коммутация аккуратно выполнена с применением кабель-каналов и маркировки, что облегчает обслуживание и диагностику.

Инженерная проработка и схема

Разработка шкафа велась на основе проекта раздела «Автоматизация котельной», с учетом требований нормативной документации и стандартов безопасности. Включены цепи управления электромагнитными клапанами подпитки сетевого и котлового контуров, датчиками уровня в баке запаса воды, реле давления, контроллерами загазованности по CO и CH₄, а также световой сигнализацией аварийных состояний.

В шкаф интегрированы каналы управления горелками трёх газовых котлов, с возможностью индивидуальной настройки и независимого аварийного отключения. Ввод и распределение питания выполнены на основании проектного задания, с резервированием ключевых цепей.

Ответственность и надёжность

Установка подобного шкафа — это всегда зона повышенной ответственности. Ошибки в автоматизации могут привести не только к сбоям в отоплении, но и к реальной угрозе для персонала и оборудования. Именно поэтому такие проекты мы выполняем с особой тщательностью, используя только качественные компоненты (в том числе ABB, DKC, HYUNDAI, DEGSON и др.), а сборка проходит многоступенчатый контроль.
